1.2米T8led日光燈主要部件及光電參數

1.T8 LED 日光燈的主要部件介紹

 LED 日光燈由 LED 燈、鋁管（管材）、 PC 罩、 PCB （燈板）、驅動電源、燈頭部件細成。下面對 LED 部件一一進行介紹。

1) LED 燈 LED 日光燈常用燈珠封裝有2835、5630、5730，這里介紹的燈珠都是小功率的 LED ，其產生的熱量相對較小，對整體的 LED 管燈來說不會產生太大的熱量，同時也降低燈珠的光衰問題。對于燈珠的光衰而言，筆者認為主要取決于良好的散熱處理以及合理的工作電流和環境。

【說明】單顆2835燈珠正常工作電流有60mA與150mA兩種，5630燈珠是150mA,5730燈珠是150mA左右， Vp 值在3.2~3.4V之間。目前超薄單顆2835燈珠正常工作電流已達到60mA，其單顆功率為0.2W，是目前 LED 燈管的主流方式。

  LED 的數量通常是根據 LED 日光燈的光通量大小來決定的，設計時可以參考相同規格熒光燈的光通量大小，也就是要與相同規格傳統熒光燈的光通量大致相當。目前使用最多的 LED 光源還是2835、5630、5730，筆者建議使用2835或5730作為 LED 的光源。設計者可以根據當前 LED 封裝及 LED 日光燈電源發展趨勢，來選擇合理的燈珠數量和 LED 日光燈電源電壓及電流。比較流行的方式為高壓、小電流，即20~24串，電壓為 DC 50~80V，電流小于240mA。

2）管材 LED 日光燈的管材主要是起到防護、定位、連接電子元器件、固定 LED 日光燈的燈頭及散熱的作用。常用 LED 管材外形。T8 LED 日光燈管采用精工航天車鋁型材，表面經過陽極氧化處理，具有優良的抗腐蝕防開裂能力，表面進行高光工藝處理，抗壓不褪色。

3) PC 罩目前市場透明面罩的透光率可以達到88%~95%，霧狀面罩的透光率在70%~86%。目前 PC 罩的種類有透明、光擴散、透明條紋、光擴散條紋4種。市場上 PU 面罩的材料有普通的 PC 料、光學級 PC 料。它們之間因廠家不一樣，透光率的差異相當大目前一般采用光擴散的 PC 面罩，這種可以減少眩光。

 PC 罩的外形燈罩

【說明】聚碳酸酯（ Polycarbonate , PC ）是一種無定型、無臭、無毒、高度透明的無色或微黃色熱塑性工程塑料，具有物理機械性能優良，耐沖擊性優異，拉伸強度、彎曲強度、壓縮強度高，蠕變性小，尺寸穩定的特點，同時具有良好的耐熱性、耐低溫性。用 PC 材料制作的燈罩耐高溫，不易變形。

4) PCB （燈板） LED 日光燈的 PCB 起到定位 LED 及 LED 散熱的作用。目前 LED 日光燈應用的 PCB 主要為FR4和鋁基板。

 LED 燈板是將 LED 通過一定的排列方式貼在 PCB 或鋁基電子線路板上，然后將其固定在鋁合金散熱器上面。 PCB FR4的導熱系數是20W/ m . K ，鋁合金的導熱系數是200W/ m . K 。導熱系數越大，其傳熱導熱效果越好。

5）驅動電源 LED 的工作形式是恒流驅動，多個 LED 工作時通常的連接方式有串聯、并聯、混聯、交叉陣列等形式。不同的連接方式有各自不同的特點，并且對驅動電源的要求也不相同。 LED 日光燈目前主要有隔離與非隔離兩種。 LED 日光燈與微波雷達感應 LED 日光燈電源的外形。

內置電源放置在鋁合金散熱器內，必須用一種方式使 LED 電源與鋁合金散熱器進行絕緣，不然會發生漏電。外置電源就不存在這種現象。目前市場上有3種內置 LED 日光燈電源處理方式。

(1）絕緣紙方式：用一張絕緣紙把電源四周包住，然后一同塞進鋁合金散熱器內。其缺點是在把電源塞進鋁合金散熱器的操作過程中，絕緣紙很容易被鋁合金的邊角劃破；因電源的兩端沒有東西固定，電源容易在鋁合金管內移動。

內置 LED 日光燈電源處理方式

(2）熱縮管方式：熱縮管是一種遇熱就縮緊的一種 PC 材料，用一段熱縮管套在電源的外面，然后用熱風槍吹熱風，使熱縮管緊密地把電源包在里面，從而達到絕緣的目的。其以短電源的使用壽命。點是熱縮管與電源上面的電氣元件緊密結合在一起，電源散發的熱能沒有辦法散去，從而縮短電源使用壽命。

(3）絕緣盒方式：就是根據電源尺寸大小來定做的一種絕緣盒，它有散熱孔、固定件，是目前絕緣效果最佳的一種方式。

6）燈頭目前市場上的接頭方式很多，有鋁皮、 PC 料、鋁皮加 PC 料，按固定方式分有用膠水固定在燈管兩端的，也有用螺釘固定在燈管兩端或用卡扣的方式固定在燈管兩端的。就安全、環保而言，用螺釘固定的方式被廣泛采用。 LED 日光燈的燈頭外形。針腳接口采用多角點錫磷青銅，導電性能好。

2. 1.2米T8 LED 日光燈的外形與技術參數

 LED 日光燈管采用寬電壓設計，具備短路保護、防雷擊保護功能，最后經過高壓測試。同時采用軟啟動保護裝置，避免瞬間電流對 LED 造成沖擊，延長了產品的使用壽命。T8LED日光燈的外形及接線與調光示意圖如圖3-8所示。

【說明】LED 燈管電源主要分為外置電源和內置電源，T5led燈管大多數都采用外置電 源，目前也有放入T5 燈管的小型電源(T5 分體內置電源)。

                             表1.2米T8 LED日光燈技術參數

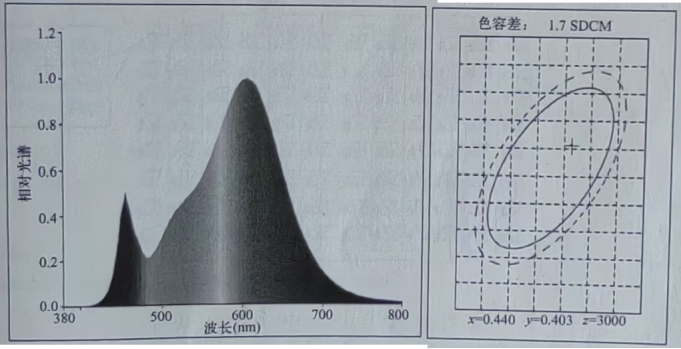

                               1.2米T8led日光燈積分球測試報告

顏色參數：

色品坐標：x=0.4433y=0.4063

色品坐標：u'=0.4433 v1=0.4063(du=5.17e-05)

相關色溫，Tc=2913K   主波長：Z-583.2rim          色純度：Pu=55.0%            質心波長：591.0nm

色比：R=25.3%  G=72.3%B=2.4%      峰值波長：Ao=605.0nm      半寬度：△λ=119.0nm

顯色指數：Ra=82.0

RI=81             R2-92             R3=94             R4=79            R5=81           R6=91            R7=81

R8=56            R9=4               R10=83          R11=78          R12=72          R13=84         R14=97           RI5=73

光度參數：

光通量：1799.9 Im                輻射通量：5.4230W               光效；99.98 Im/w

電參數：U=220V I=0.08637A P=18.05W PF=0.9775
