郎特科技有嚴格的led燈管生產流程和生產工藝，嚴把質量關。
郎特T8led燈管裝配工藝流程如下
| 序號 | 步驟名稱 | 作業內容 | 質量要求 | 注意事項 | 工具或輔材 |
| 1 | 焊接LED
燈管電
源AC線、
D C 線 | 將焊接LED日光燈電源PCB
上 的 " L E D + ” " L E D - " " L "
“N”上適量的錫
取紅色電子線焊于"LED
+",黑色電子線焊于"LED-,
需直接平焊干焊盤處
?短白色電子線焊干"L",白
色電子線焊干"N",需直接平焊
于焊盤處 | 電子線要焊在指定位
置，不可焊錯位置
焊接時間2~3s,烙鐵
溫度：設定320℃,管控
范圍：±20℃
焊點須飽滿，不可有
虛焊，錫尖，連錫等不良
>紅、黑色電子線線徑
為A WG22
> 白 色 電 子 線 線 徑
為A WG20 | 電烙鐵海棉由
作業者每小時清
潔一次，海棉必
須保持濕潤，焰
鐵使用前，需在
海棉邊緣擦去申
烙 鐵 頭 表 面 氧
化物 | 紅色電子線、黑色
電子線、白色電子
線 、 白 色 電 子 線
LED燈管電源 |
|
| 2 | 測試LED
熒光燈電
源輸出
電流 | >LED熒光燈電源兩AC線分
別接在測試臺上
?觀察電流表的讀數是否在正
常范圍 | > 觀 察 燈 是 否 全 都 亮
若有部分不亮或是都不亮
則是不良品，放入不良
品區 | L E D 熒 光 燈 電
源工作時，切勿
同時觸摸紅、黑
兩色電子線 | 測試臺 |
| 3 | LED燈管電源裝
電源盒 | >把LED燈管電源板上比較
高的元件壓一下
>將LED燈管電源套上PC
電源盒，LED日光燈電源與PC
電源盒大小、長度合適 | >LED日光燈電源板上
元器件不能出現“高件”
現象 | 電 源 板 P C B 不
能 露 出 P C 電 源
盒的兩頭 | 電源盒 |
| 4 | 裝電源
入鋁管 | 把電源從鋁基板上有兩
“+”的一側裝入鋁管，把白色
電子線端先裝入較長的白色電子
線穿到鋁管另外一邊，較短的一
根白色電子線順著電源板的側面
高度低的地方拉出來 | >電源板要慢慢裝入，
不要用力過猛
檢查電源有無松動
現象 | 作業時戴好防
靜電手環 |
|
| 5 | 焊C13燈
頭及裝
堵頭 | 將G13燈頭焊上白色電子線
黑色電子線焊在燈板“LED
-",紅色電子線焊燈板“LED
+” | >焊點須飽滿，電子線
焊接不可有虛焊，錫尖
連錫等不良 | G13燈頭與燈
頭配合，以及兩
個G13燈頭之間
不可有明顯色差 |
|
| 6 | 裝PC罩 | 用布蘸少許酒精擦PC罩內
外面，裝上PC罩
安裝PC罩時，PC罩上的保
護膜不能夾到支架散熱體內 | PC罩與鋁管兩頭要
對齊 |
| P C 罩 |
| 7 | 打螺絲 | 將兩堵頭蓋上，用螺釘旋具
旋上螺釘
檢在堵頭是否鎖緊，鎖平 | 螺釘不能旋歪，不能
少打
檢查堵頭是否鎖緊
不能出現松動，螺釘"滑
絲”現象 | 安裝堵頭時，
面罩上的保護膜
不能夾到堵頭內 | 自攻螺釘、螺釘
旋具 |

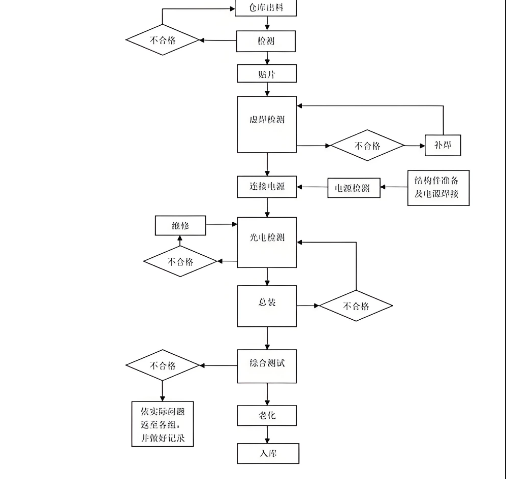

郎特科技led燈管生產工藝流程圖
